Senzor autonivelare BLTouch

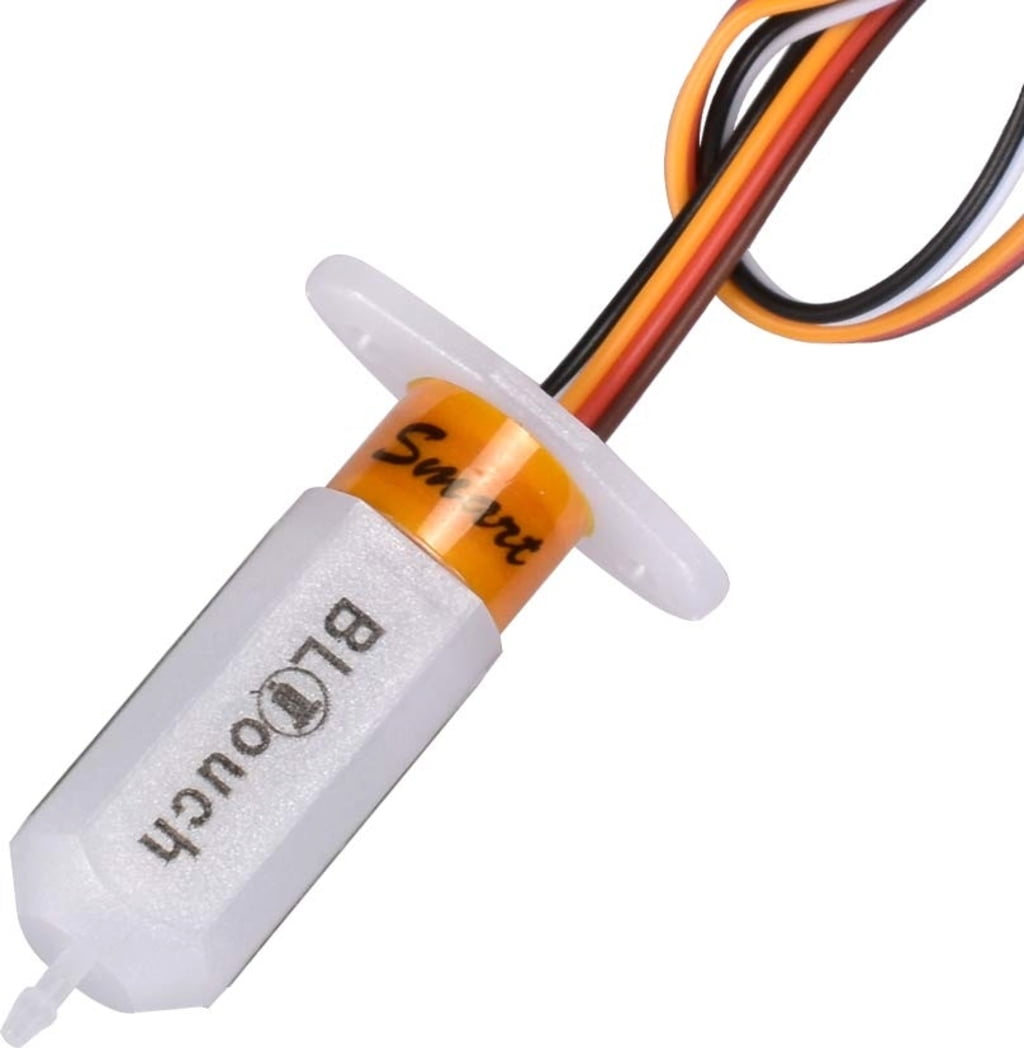

Senzor autonivelare BLTouch  de la ANTCLABS din Coreea de Sud! BLTouch este un senzor de nivelare a patului imprimantei 3D care permite nivelarea automată a patului imprimantei dvs. 3D, indiferent de suprafața de imprimare.

BLTouch este un senzor de nivel automat pentru imprimante 3D, cu ajutorul căruia se poate măsura cu precizie înclinarea suprafeței patului. Poate funcționa cu toate tipurile de suprafețe ale patului de imprimare, cum ar fi sticlă, bandă albastră sau alte materiale.

Instalare ușoară

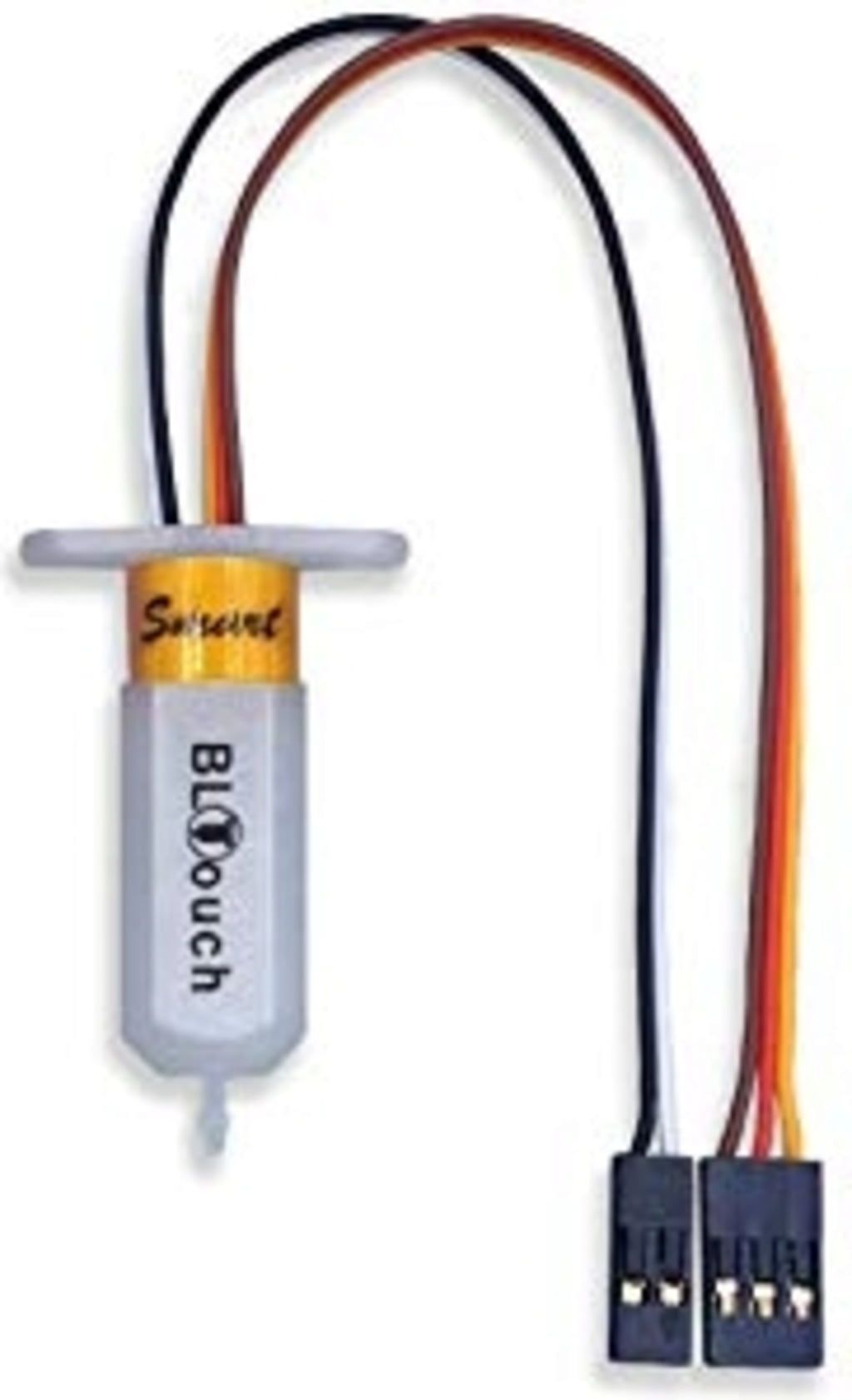

BL Touch are două grupuri de cabluri, unul cu trei și unul cu două fire. Grupul de trei fire este o conexiune servo standard, iar grupul de două fire este un comutator. Sonda este controlată prin conexiunea servo și extinsă și retrasă dacă este necesar. Comutatorul anunță imprimanta când sonda a atins patul. Consultați documentația modulului de comutator pentru a afla unde pot fi conectate aceste cabluri. Funcția exactă a firelor individuale este listată în manual. Când instalați pe hotend, asigurați-vă că sonda extinsă ajunge sub duză, altfel sonda este inutilizabilă! Asigurați-vă că testați acest lucru vizual înainte de a încerca să utilizați BLTouch.

BLTouch este conectat la placa de control a imprimantei dvs. 3D prin intermediul a patru pini și are următoarele funcții:

Maro și negru: împământare
Roșu: 5 V
Portocaliu: semnal de control
Alb: Z-min
Rețineți că, în funcție de imprimanta dvs. 3D, poate fi necesară o actualizare de firmware pentru ca BLTouch să funcționeze corect.

Funcții

Principalele funcții ale BLTouch sunt aceleași ca și cu senzorii de nivel automati convenționali. Prin urmare, BLTouch poate fi utilizat pe aproape orice imprimantă.

BLTouch are o structură simplă și de înaltă precizie datorită utilizării unui solenoid proiectat progresiv și a unui senzor Hall. Scopul este ușurința în utilizare și imprimarea plăcută prin încorporarea multor funcții inteligente precum autotest, alarmă, declanșare alarmă și modul de comutare tactilă, LED albastru pentru afișarea semnalului servo și teste Z-Probe (Zmin).

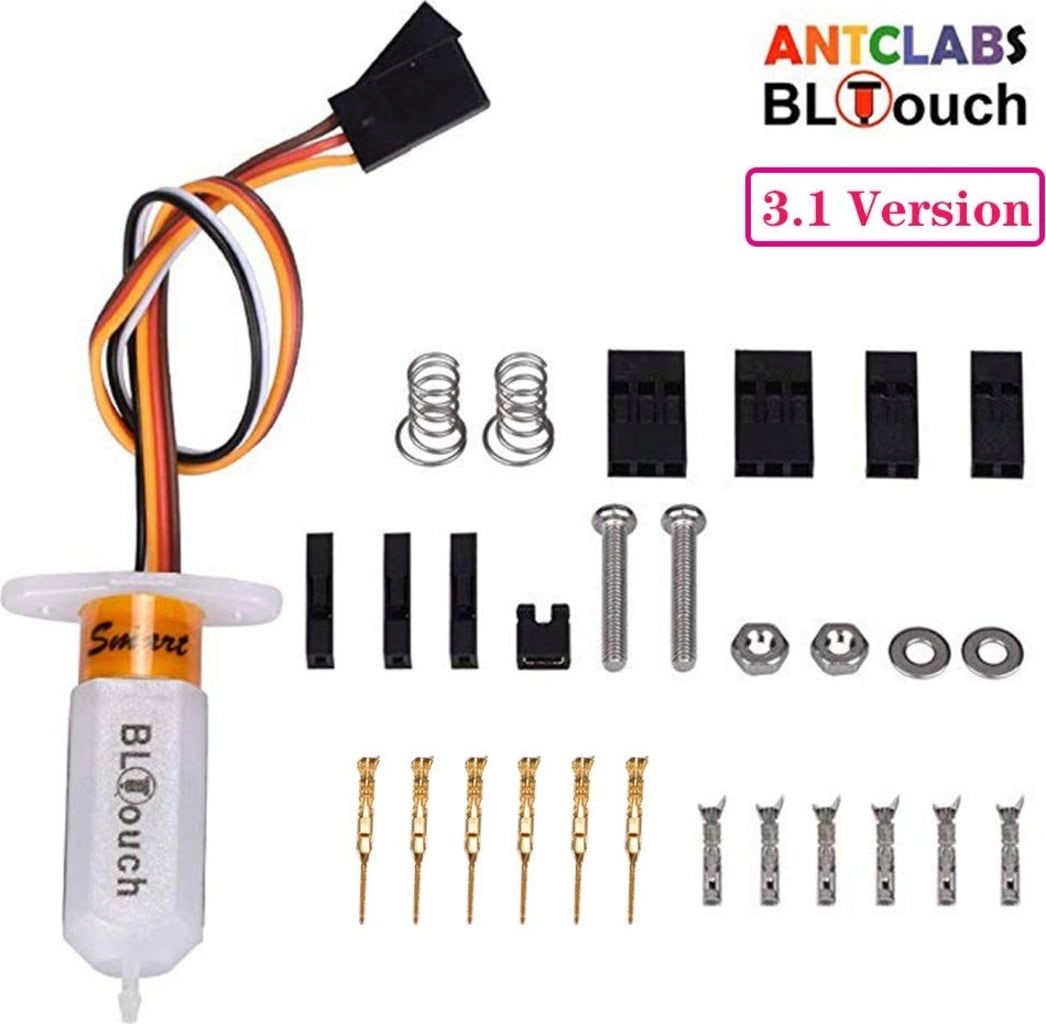

Continutul livrarii Senzor autonivelare BLTouch:

1 x BLTouch (Smart V3.1)
2 x șurub și piuliță și șaibă
2 x arcuri pentru asamblarea BLTouch
2 x carcasă Dupont 3Pin
2 x carcasa Dupont 2pin
3 x carcasă Dupont 1 pin
10 x pini Dupont
1 x capac jumper
IMPORTANT: Cu multe dispozitive, este necesar un cablu prelungitor Antclabs adecvat pentru utilizare. Ce cablu prelungitor este compatibil trebuie verificat direct pe imprimanta 3D.
